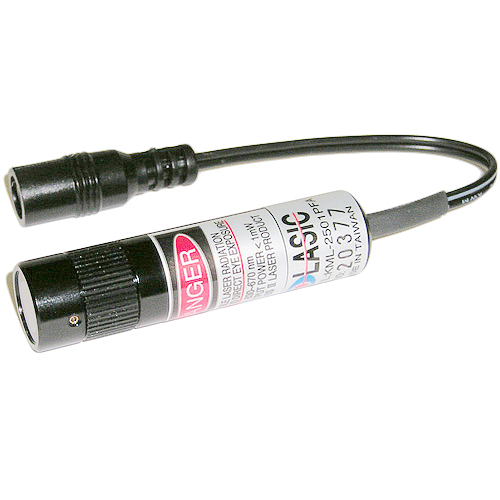

KML-2XXXPFA 系列

點式雷射標示器

產品特性：
● 日本工業級雷射二極體
● 工業用設計，穩定性高
● 專利精密可調焦距結構
● AVR + APC 控制電路
● 使用壽命長

規格：
型　　號：KML-2501PFA
波　　長：630 ~ 650 nm 可見紅光
輸出功率：< 1 mW
投射距離：1 / 2 / 3 m
標點直徑：1 / 2 / 3 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅱ
防護等級： IP 64
使用壽命：> 20,000 小時
外觀尺寸：D 15 X L 60 (mm)
重　　量：24 ± 2 公克

型　　號：KML-2502PFA
波　　長：630 ~ 650 nm 可見紅光
輸出功率：< 2 mW
投射距離：1 / 2 / 3 m
標點直徑：1 / 2 / 3 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲa
防護等級：IP 64
使用壽命：> 20,000 小時
外觀尺寸：D 15 X L 60 (mm)
重　　量：24 ± 2 公克

型　　號：KML-2503PFA
波　　長：630 ~ 650 nm 可見紅光
輸出功率：< 3 mW
投射距離：1 / 2 / 3 m
標點直徑：1 / 2 / 3 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲa
防護等級：IP 64
使用壽命：> 20,000 小時
外觀尺寸：D 15 X L 60 (mm)
重　　量：24 ± 2 公克

型　　號：KML-2XXXPFA-24V
波　　長：630 ~ 650 nm 可見紅光
輸出功率：1 / 2 / 3 mW
投射距離：1 / 2 / 3 m
標點直徑：1 / 2 / 3 mm 可調焦距
輸入電壓： 24 VDC ± 10%
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅱ、Ⅲa
防護等級：IP 64
使用壽命：> 20,000 小時
外觀尺寸：D15 X L80 (mm)
重　　量：34 ± 5 公克

適用行業：
● 鋼材鑚孔定位
● 木材打釘加工
● 鈕扣鉚合加工
● PCB加工
● 光軸校準
● 基準點定位

備　　註：
1.標點直徑會因投射距離､角度､材料､
　顏色或採光照度而有所改變.
2.特殊規格可依客戶要求訂製.
