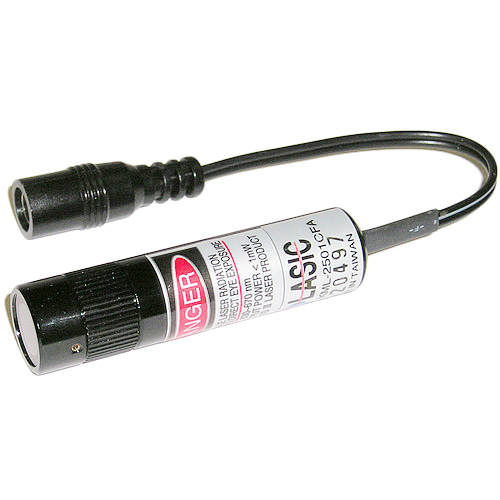

KML-2XXXTFA 系列

十字圓雷射標示器

產品特性：
● 日本工業級雷射二極體
● 工業用設計，穩定性高
● 專利精密可調焦距結構
● AVR + APC 控制電路
● 使用壽命長

規格：
型　　號：KML-2501TFA
波　　長：630 ~ 650 nm 可見紅光
輸出功率：< 1 mW

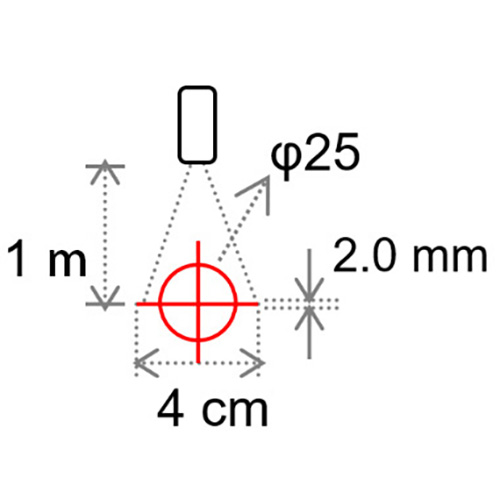

投射距離：1 m
標線長度：4 cm
線條粗細：2 mm

輸入電壓：5 ~ 8 VDC
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅱ
防護等級：IP 64
使用壽命：> 20,000 小時
外觀尺寸：D 15 X L 60 (mm)
重　　量：23 ± 2 公克

型　　號：KML-2501TFA-24V
波　　長：630 ~ 650 nm 可見紅光
輸出功率：< 1 mW
投射距離：1 m
標線長度：4 cm
線條粗細：2 mm

輸入電壓：24 VDC ± 10%
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅱ
防護等級：IP 64
使用壽命：> 20,000 小時
外觀尺寸：D15 X L80 (mm)
重　　量：33 ± 2 公克

適用行業：
● 成衣加工
● 鐵材加工
● 裁紙加工
● 縫紉加工
● 自行車加工
● 印刷品加工
● 高爾夫球具加工

備 註：
1.標線長度和線寬會因投射距離､角度､
　材料､顏色或採光照度而有所改變.
2.特殊規格可依客戶要求訂製.

應用範例 ：：
