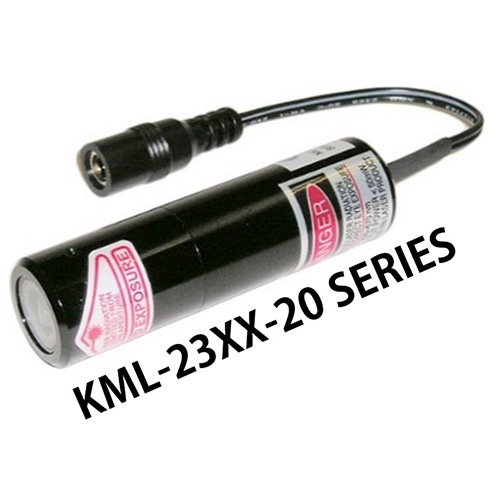

KML-23XX-20
系列
雷射標線器

產品特性：
● 日本工業級雷射二極體
● 工業用設計，穩定性高
● AVR + APC 控制電路
● 使用壽命長
● 低安裝高度
規格：
型 號：KML-2310-20
波 長：630 ~ 650 nm 可見紅光
輸出功率：< 10 mW
投射距離：< 6 m
標線長度：5 ~ 6 m
室內採光照度300~500 lux
扇 角：
線條粗細：< 2.0 mm 固定焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 220 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲb
防護等級：IP 64
使用壽命：> 30,000 小時
外觀尺寸：D20 X L82 (mm)
重 量：45 ± 5 公克
型 號：KML-2320-20
波 長：630 ~ 650 nm 可見紅光
輸出功率：< 20 mW
投射距離：< 10 m
標線長度：8 ~ 10 m
室內採光照度300~500 lux
扇 角：
線條粗細：< 3.5 mm 固定焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 220 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲb
防護等級：IP 64
使用壽命：> 30,000 小時
外觀尺寸：D20 X L82 (mm)
重 量：45 ± 5 公克
型 號：KML-2330-20
波 長：630 ~ 650 nm 可見紅光
輸出功率：< 30 mW
投射距離：< 16 m
標線長度：13 ~ 16 m
室內採光照度300~500 lux
扇 角：
線條粗細：< 3.5 mm 固定焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 220 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲb
防護等級：IP 64
使用壽命：> 30,000 小時
外觀尺寸：D20 X L82 (mm)
重 量：45 ± 5 公克

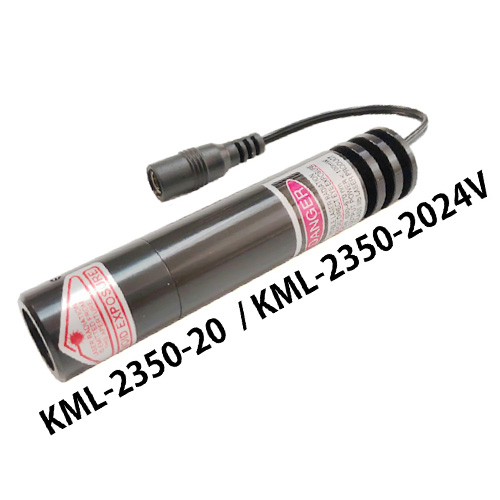

型 號：KML-2350-20
波 長：630 ~ 650 nm 可見紅光
輸出功率：< 50 mW
投射距離：< 25 m
標線長度：22 ~ 25 m
室內採光照度300~500 lux
扇 角：
線條粗細：< 5.0 mm 固定焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 220 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲb
防護等級：IP 64
使用壽命：> 30,000 小時
外觀尺寸： D20 X L100 (mm)
重 量：55 ± 5 公克
型 號：KML-23XX-2024V
波 長：630 ~ 650 nm 可見紅光
輸出功率：10/20/30/50 mW
投射距離：6/10/16/25 m
標線長度：6/10/16/25 m
室內採光照度300~500 lux
扇 角：
線條粗細：2.0 / 3.5 / 5.0 mm 固定焦距
輸入電壓：24 VDC ± 10%
操作電流：< 220 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲb
防護等級：IP 64
使用壽命：> 30,000 小時
外觀尺寸：D20 X L82/L100 (mm)
重 量：45/55 ± 5公克
適用行業：
● 木材加工
● 石材加工
● 橡膠加工
● 鐵材加工
● 成衣加工
備 註：
1. 標線長度和線寬會因投射距離､角度､
材料､顏色或採光照度而有所改變.
2. 特殊規格可依客戶要求訂製.
應用範例：
 |
