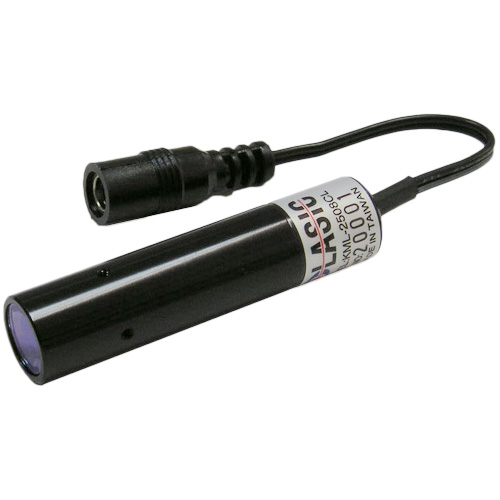

KML-2XXXCL 系列

同軸雷射標線器

產品特性：
● 日本工業級雷射二極體
● 工業用設計，穩定性高
● AVR + APC 控制電路
● 使用壽命長

規格：
型　　號：KML-2503CL
波　　長：630 ~ 650 nm 可見紅光
輸出功率：< 3 mW
投射距離：< 1 m
標線長度：1~1.3 m
線條粗細：0.5 mm 固定焦距
同軸精度：θ < 0.05 degree
輸入電壓：5 ~ 8 VDC
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅱ / Class Ⅲa
防護等級：IP 64
使用壽命：> 20,000 小時
外觀尺寸：D 15 X L 65 (mm)
重　　量：25± 2 公克

型　　號：KML-2505CL
波　　長：630 ~ 650 nm 可見紅光
輸出功率：< 5 mW
投射距離：< 2 m
標線長度：2~2.5 m
線條粗細：1.0 mm 固定焦距
同軸精度：θ < 0.05 degree
輸入電壓：5 ~ 8 VDC
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲa
防護等級：IP 64
使用壽命：> 20,000 小時
外觀尺寸：D 15 X L 65 (mm)
重　　量：25± 2 公克

型　　號：KML-2508CL
波　　長：630 ~ 650 nm 可見紅光
輸出功率：< 8 mW
投射距離：< 3 m
標線長度：3~4 m
線條粗細：1.5 mm 固定焦距
同軸精度：θ < 0.05 degree
輸入電壓：5 ~ 8 VDC
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲb
防護等級：IP 64
使用壽命：> 20,000 小時
外觀尺寸：D 15 X L 65 (mm)
重　　量：25± 2 公克

適用行業：
● 焊接加工
● 鐵材加工
● 木材加工
● 成衣加工
● 輪胎成型加工
● 高爾夫球桿組裝
● 橡膠加工
● 印刷品加工
● PCB加工
● 自行車加工
● 分條加工

備 註：
1.標線長度和線寬會因投射距離､角度､
　材料､顏色或採光照度而有所改變.
2.特殊規格可依客戶要求訂製.

應用範例：
