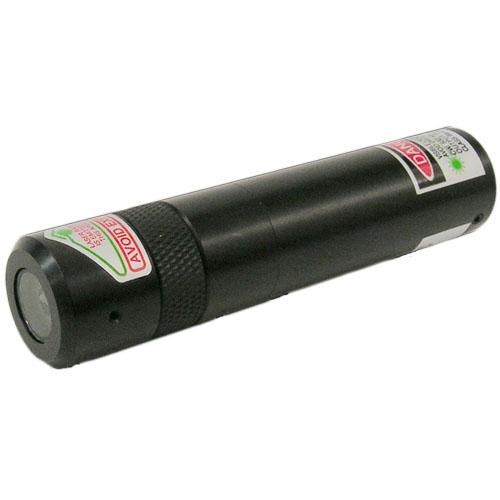

KML-G5XXFA 系列
綠光雷射標線器
產品特性：
● 日本工業級雷射二極體
● 工業用設計，穩定性高
● 專利精密可調焦距結構
● AVR + APC 控制電路
● 使用壽命長
● 低安裝高度
規格：
型 號：KML-G501FA
波 長：510 ~ 530 nm 可見綠光
輸出功率：< 1 mW
投射距離：< 1 m
標線長度：1~1.3 m
線條粗細：≦ 0.5 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅱ
防護等級：IP 64
使用壽命：> 25,000 小時
外觀尺寸：D 25 X L 100 (mm)
重 量：105 ± 5 公克
型 號：KML-G502FA
波 長：510 ~ 530 nm 可見綠光
輸出功率：< 2 mW
投射距離：< 2 m
標線長度：2~2.5 m
線條粗細：≦ 1.0 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲa
防護等級：IP 64
使用壽命：> 25,000 小時
外觀尺寸：D 25 X L 100 (mm)
重 量：105 ± 5 公克
型 號：KML-G503FA
波 長：510 ~ 530 nm 可見綠光
輸出功率：< 3 mW
投射距離：< 3 m
標線長度：3~4 m
線條粗細：≦ 1.5 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲa
防護等級：IP 64
使用壽命：> 25,000 小時
外觀尺寸：D 25 X L 100 (mm)
重 量：105 ± 5 公克
型 號：KML-G5XXFA-24V
波 長：510 ~ 530 nm 可見綠光
輸出功率：1 / 2 / 3 mW
投射距離：1 / 2 / 3 m
標線長度：1 / 2 / 3 m
線條粗細：0.5 mm
1.0 mm
1.5 mm
可調焦距
輸入電壓：24 VDC ± 10%
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅱ、Class Ⅲa
防護等級：IP 64
使用壽命：> 25,000 小時
外觀尺寸：D 25 X L 100 (mm)
重 量：105 ± 5 公克
型 號：KML-G505FA
波 長：510 ~ 530 nm 可見綠光
輸出功率：< 5 mW
投射距離：< 6 m
標線長度：5~6 m
扇 角：
線條粗細：≦ 2.5 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲa
防護等級：IP 64
使用壽命：> 25,000 小時
外觀尺寸：D 25 X L 100 (mm)
重 量：105 ± 5 公克
型 號：KML-G510FA
波 長：510 ~ 530 nm 可見綠光
輸出功率：< 10 mW
投射距離：< 10 m
標線長度：9 ~ 10 m
室內採光照度300~500 lux
扇 角：
線條粗細：≦ 3.0 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 220 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲb
防護等級：IP 64
使用壽命：> 25,000 小時
外觀尺寸：D 25 X L 100 (mm)
重 量：105 ± 5 公克
型 號：KML-G520FA
波 長：510 ~ 530 nm 可見綠光
輸出功率：< 20 mW
投射距離：< 20 m
標線長度：15 ~ 20 m
室內採光照度300~500 lux
扇 角：
線條粗細：≦ 4.0 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 220 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲb
防護等級：IP 64
使用壽命：> 25,000 小時
外觀尺寸：D 25 X L 100 (mm)
重 量：105 ± 5 公克
型 號：KML-G530FA
波 長：510 ~ 530 nm 可見綠光
輸出功率：< 30 mW
投射距離：< 30 m
標線長度：25 ~ 30 m
室內採光照度300~500 lux
扇 角：
線條粗細：≦ 5.0 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 220 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲb
防護等級：IP 64
使用壽命：> 25,000 小時
外觀尺寸：D 25 X L 100 (mm)
重 量：105 ± 5 公克
型 號：KML-G550FA
波 長：510 ~ 530 nm 可見綠光
輸出功率：< 50 mW
投射距離：< 50 m
標線長度：40~ 50 m
室內採光照度300~500 lux
扇 角：
線條粗細：≦ 6.0 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 220 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲb
防護等級：IP 64
使用壽命：> 25,000 小時
外觀尺寸：D25 X L165(mm)
重 量：145 ± 5公克
型 號：KML-G5XXFA-24V
波 長：510 ~ 530 nm 可見綠光
輸出功率：5 / 10 / 20 / 30 mW
投射距離：6 / 10 / 20 / 30 m
標線長度：6 / 10 / 20 / 30 m
室內採光照度300~500 lux
扇 角：
線條粗細：2.5 mm
3.0 mm
4.0 mm
5.0 mm
可調焦距
輸入電壓：24 VDC ± 10%
操作電流：< 70 mA / < 220 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲb
防護等級：IP 64
使用壽命：> 25,000 小時
外觀尺寸：D25 X L100(mm)
重 量：105 ± 5 公克
適用行業：
● 焊接加工
● 鐵材加工
● 木材加工
● 成衣加工
● 輪胎成型加工
● 高爾夫球桿組裝
● 橡膠加工
● 印刷品加工
● PCB加工
● 自行車加工
● 分條加工
備 註：
1.標線長度和線寬會因投射距離､角度､
材料､顏色或採光照度而有所改變.
2.特殊規格可依客戶要求訂製.
應用範例
：
 |
